概述

SLM6900 是一款支持多类型锂电池或磷酸铁锂电池的充电电路，它预置了三节或四节锂电池充电模式，同时，也支持通过外围分压电阻调节的其它输出电压模式。它是采用300KHz固定频率的降压型开关转换器，因此具有很高的充电效率，自身发热量极小。

SLM6900 包括完整的充电终止电路、自动再充电和一个精确度达±1.0%的充电电压控制电路，内部集成了输入低电压保护、输出短路保护、芯片及电池温度保护等多种功能。

SLM6900 采用TSSOP-14L封装，外围应用简单，作为大容量电池的高效充电器。

特征

• ■300KHz固定开关频率
• ■预设三节或四节锂电池输出电压或充饱电压通过外围分压电阻设置
• ■输出电压精度达到±1.0%
• ■充电状态双输出、无电池和故障状态显示
• ■待机模式下的供电电流为750uA
• ■低电压涓流充电功能
• ■软启动限制了浪涌电流
• ■电池温度监测功能
• ■极高的防浪涌电压能力
• ■采用带散热片的TSSOP-14L封装

绝对最大额定值

• ■输入电源电压（Vin）：-0.3V~45V（瞬时）
• ■-0.3V~30V（持续
• ■COMP：-0.3V~7.5V
• ■其它脚：-0.3V~VIN+0.3V
• ■BAT 短路持续时间：连续
• ■最大结温：145℃
• ■工作环境温度范围：-40℃～85℃
• ■贮存温度范围：-65℃～125℃
• ■引脚温度（焊接时间10秒）：260℃

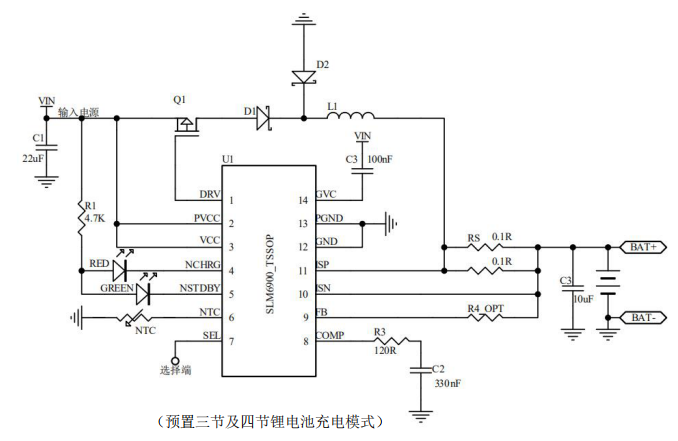

应用电路

中文资料

SLM6900.pdf
