【SLM1381】 实时时钟芯片

Time:2022-12-13

SLM1381 实时时钟芯片

产品品牌:SLM_无锡松朗微电子有限公司

产品型号:SLM1381

产品报价:联系我们

产品简介:SLM1381包含了一个时钟/日历实时钟以及32字节的静态RAM,它通过一个简单的串行界面和微控制器通讯;时钟/日历实时钟提供了秒、分、时、天、月以及年的信息;

详细说明

概述

SLM1381包含了一个时钟/日历实时钟以及32字节的静态RAM,它通过一个简单的串行界面和微控制器通讯;时钟/日历实时钟提供了秒、分、时、天、月以及年的信息;每个月的最后一天根据该月是否有31天而自动调节,包括闰年的校正;时钟可以是12小时或者24小时制,并加以AM或者PM提示。

SLM1381与微控制器之间的界面是一个简单的同步串行通讯接口,只有CLK、RST、和I/O 三根线;SLM1381采用低功耗设计。

特征

  • 实时钟计秒、分、时、一个月中的日期、月、一周中的每天、到2100年的闰年
  • 31X8 RAM
  • 串行IO以节省引脚数目
  • 2~5.5V全工作电压范围(2~5.5V电压可选,可完全单电池供电)
  • 2.5V下消耗小于300nA 电流
  • 时钟或者RAM数据可以单字节或者多字节传输
  • 简单的3线界面
  • TTL兼容
  • SOIC8、SOP8或者DIP8封装

绝对最大额定值

  • 各管脚电压:-0.5V to +7V
  • 最大结温:135℃
  • 工作环境温度范围:-40℃~85℃
  • 贮存温度范围:-55℃~155℃
  • 引脚温度(焊接时间10 秒):260℃

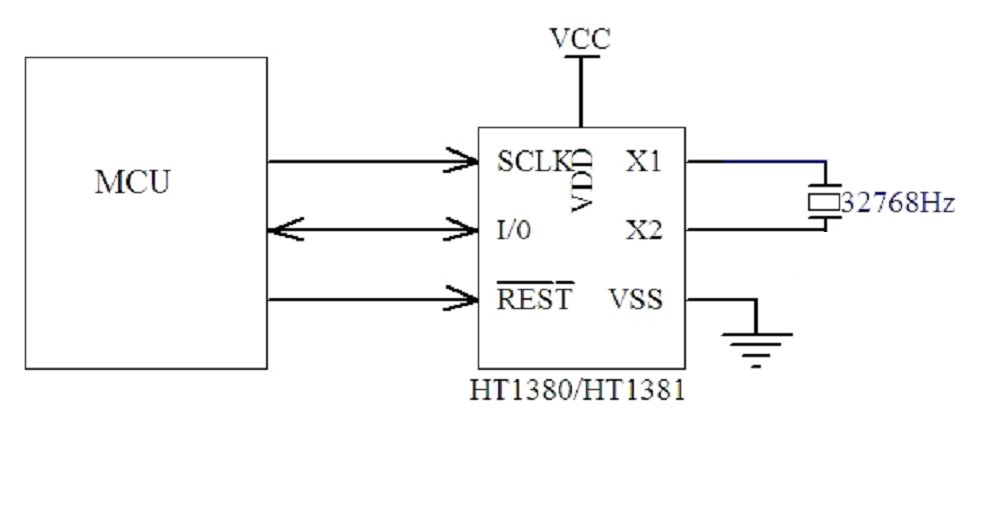

应用电路
